FUSIBLES DROF 250 VOLTS
CARTUCHO
CARTUCHO
Fusibles renovables tipo clase H de UL super reforzados, fabricados en fibra vulcanizada con casquillos interiores de latón y tapas exteriores de latón y/o cuchillas de cobre.
TABLA DE AMPERAJES
FUSIBLES LÍNEA DROF 250 VOLTS 10 000 A RMS SIM
| DESDE 30A HASTA 60A (250 VOLTS) | CONTENIDO POR CAJA | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| AMPERAJE NºCATÁLOGO |
60A CD25060 |
50A CD25050 |
40A CD25040 |
30A CD25030 |
25A CD25025 |
20A CD25020 |
15A CD25015 |
10A CD25010 |
5A CD2505 |
3A CD25003 |
10 PZ |

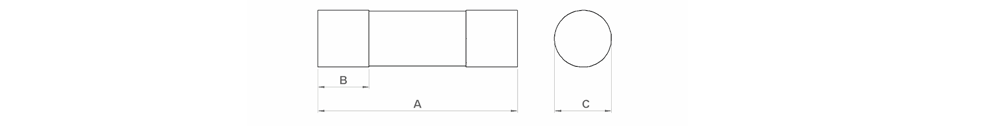

| Valores Nominales | Longitud total del fusible mm - (inch) A |
Longitud del casquillo mm - (inch) B |
Diametro exterior del casquillo mm - (inch) C |
||||
| Tension | Corriente | ||||||
| Voltaje | Amperaje | ||||||
| 250 | 0-30 | 50.8 - (2.000) | 12.70 - (0.500) | 14.28 - (0.562) | |||
| 31-60 | 76.20 - (3.000) | 15.87 - (0.625) | 20.57 - (0.819) | ||||
TABLA DE AMPERAJES
FUSIBLES LÍNEA DROF 250 VOLTS 10 000 A RMS SIM
| DESDE 100A HASTA 600A (250 VOLTS) | CONTENIDO POR CAJA | |||||
|---|---|---|---|---|---|---|
| AMPERAJE NºCATÁLOGO |
100A CD250100 |
90A CD25090 |
80A CD25080 |
70A CD25070 |
10 PZ | |
| AMPERAJE NºCATÁLOGO |
200A CD250200 |
180A CD250180 |
160A CD250160 |
140A CD250140 |
120A CD250120 |
1 PZ |
| AMPERAJE NºCATÁLOGO |
400A CD250400 |
350A CD250350 |
300A CD250300 |
250A CD250250 |
1 PZ | |
| AMPERAJE NºCATÁLOGO |
600A CD250600 |
550A CD250550 |
500A CD250500 |
450A CD250450 |
1 PZ |

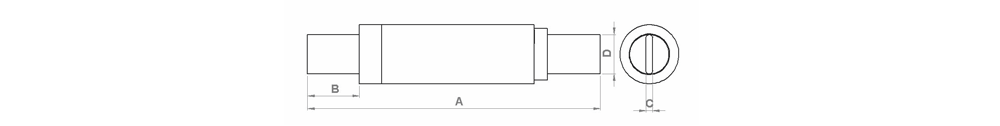

| Valores Nominales | Longitud total del fusible mm - (inch) A |
Longitud de la navaja mm - (inch) B |
Espesor de la navaja mm - (inch) C |
Ancho de la navaja mm - (inch) D |
Diametro exterior E |
||||||
| Tension | Corriente | ||||||||||
| Voltaje | Amperaje | ||||||||||
| 250 | 61-100 | 149.22 - (5.875) | 25.40 - (1.000) | 3.175 - (0.125) | 19.05 - (0.750) | 28.5 - (1.125) | |||||
| 101-200 | 180.97 - (7.125) | 34.92 - (1.375) | 4.76 - (0.1875) | 28.57 - (1.125) | 38.1 - (1.500) | ||||||
| 201-400 | 219.07 - (8.625) | 47.62 - (1.875) | 6.35 - (0.250) | 41.72 - (1.625) | 50.80 - (2.000) | ||||||
| 401-600 | 263.52 - (10.375) | 57.15 - (2.250) | 6.35 - (0.250) | 50.80 - (2.000) | 65.00 - (2.560) | ||||||
