FUSIBLES DROF 600 VOLTS
CARTUCHO
CARTUCHO
Fusibles renovables tipo clase H de UL super reforzados, fabricados en fibra vulcanizada con casquillos interiores de latón y tapas exteriores de latón y/o cuchillas de cobre.
TABLA DE AMPERAJES
FUSIBLES LÍNEA DROF 600 VOLTS 10 000 A RMS SIM
| DESDE 30A HASTA 60A (600 VOLTS) | CONTENIDO POR CAJA | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| AMPERAJE NºCATÁLOGO |
60A CD60060 |
50A CD60050 |
40A CD60040 |
30A CD60030 |
25A CD60025 |
20A CD60020 |
15A CD60015 |
10A CD60010 |
5A CD60005 |
3A CD60003 |
10 PZ |

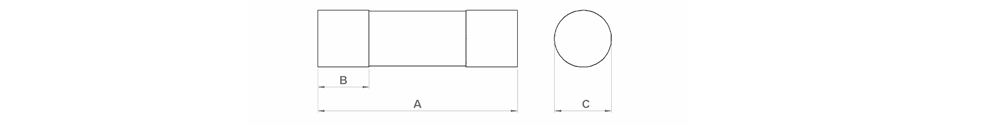

| Valores Nominales | Longitud total del fusible mm - (inch) A |
Longitud del casquillo mm - (inch) B |
Diametro exterior del casquillo mm - (inch) C |
||||
| Tension | Corriente | ||||||
| Voltaje | Amperaje | ||||||
| 250 | 0-30 | 127.00 - (5.000) | 15.87 - (0.625) | 20.57 - (0.819) | |||
| 31-60 | 139.70 - (5.500) | 15.87 - (0.625) | 26.92 - (1.060) | ||||
TABLA DE AMPERAJES
FUSIBLES LÍNEA DROF 600 VOLTS 10 000 A RMS SIM
| DESDE 100A HASTA 600A (600 VOLTS) | CONTENIDO POR CAJA | |||||
|---|---|---|---|---|---|---|
| AMPERAJE NºCATÁLOGO |
100A CD250100 |
90A CD25090 |
80A CD25080 |
70A CD25070 |
10 PZ | |
| AMPERAJE NºCATÁLOGO |
200A CD250200 |
180A CD250180 |
160A CD250160 |
140A CD250140 |
120A CD250120 |
1 PZ |
| AMPERAJE NºCATÁLOGO |
400A CD250400 |
350A CD250350 |
300A CD250300 |
250A CD250250 |
1 PZ | |
| AMPERAJE NºCATÁLOGO |
600A CD250600 |
550A CD250550 |
500A CD250500 |
450A CD250450 |
1 PZ |

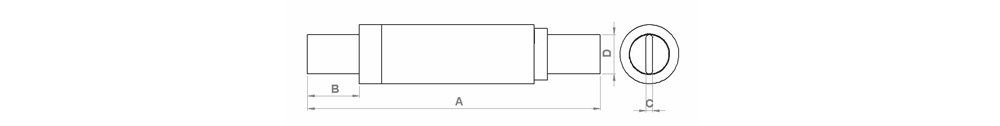

| Valores Nominales | Longitud total del fusible mm - (inch) A |
Longitud de la navaja mm - (inch) B |
Espesor de la navaja mm - (inch) C |
Ancho de la navaja mm - (inch) D |
Diametro exterior mm - (inch) E |
||||||
| Tension | Corriente | ||||||||||
| Voltaje | Amperaje | ||||||||||
| 600 | 61-100 | 200.02 - (7.875) | 25.40 - (1.000) | 3.175 - (0.125) | 19.05 - (0.750) | 31.75 - (1.250) | |||||
| 101-200 | 244.47 - (9.625) | 34.92 - (1.375) | 4.76 - (0.1875) | 28.57 - (1.125) | 44.45 - (1.750) | ||||||
| 201-400 | 295.27 - (11.625) | 47.62 - (1.875) | 6.35 - (0.250) | 41.27 - (1.625) | 63.5 - (2.500) | ||||||
| 401-600 | 339.72 - (13.375) | 57.50 - (2.250) | 6.35 - (0.250) | 50.80 - (2.000) | 76.2 - (3.000) | ||||||
