CONECTORES GLÁNDULA LIQUIDTIGHT

Es un elemento de anclaje mecánico usado para sujetar: cables, tubos, mangueras y para proteger contra polvo y agua.

Cuerpo, tapa y tuerca: Polyamida
Sello: EPDM Antiderrapante
Protección: 70 PSI
Sellado: IP 68 (Comparable a NEMA 6)
Rango de temperatura -20ºC a +80º C

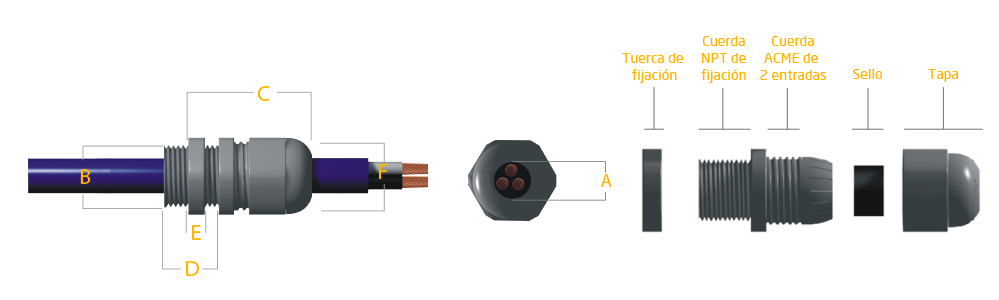

Código Descripción (D)
Tipo de Cuerda
NPT		 (A)
Rango Diametral
de Apriete		 (B)
Diámetro para
Montaje		 (C)
Largo Total		 (D)
Largo Cuerda
Montaje		 (E)
Espesor Tuerca
Montaje		 (F)
Diámetro Exterior
de la Tapa de Apriete
CGN - 1 / 4 B DROF Conector Glándula Nylon Blanco 1/4 plg 1/4 0.107 - 0.270 0.540 1.190 0.340 0.206 0.743
CGN - 1 / 4 G DROF Conector Glándula Nylon Gris 1/4 plg 1/4 0.107 - 0.270 0.540 1.190 0.340 0.206 0.743
CGN - 1 / 4 N DROF Conector Glándula Nylon Negro 1/4 plg 1/4 0.107 - 0.270 0.540 1.190 0.340 0.206 0.743
CGN - 3 / 8 B DROF Conector Glándula Nylon Blanco 3/8 plg 3/8 0.157 - 0.314 0.675 1.375 0.340 0.206 0.900
CGN - 3 / 8 G DROF Conector Glándula Nylon Gris 3/8 plg 3/8 0.157 - 0.315 0.675 1.375 0.340 0.206 0.900
CGN - 3 / 8 N DROF Conector Glándula Nylon Negro 3/8 plg 3/8 0.157 - 0.316 0.675 1.375 0.340 0.206 0.900
CGN - 1 / 2 B DROF Conector Glándula Nylon Blanco 1/2 plg 1/2 0.236 - 0.472 0.825 1.734 0.600 0.235 1.040
CGN - 1 / 2 G DROF Conector Glándula Nylon Gris 1/2 plg 1/2 0.236 - 0.473 0.825 1.734 0.600 0.235 1.040
CGN - 1 / 2 N DROF Conector Glándula Nylon Negro 1/2 plg 1/2 0.236 - 0.474 0.825 1.734 0.600 0.235 1.040
CGN - 3 / 4 B DROF Conector Glándula Nylon Blanco 3/4 plg 3/4 0.545 - 0.709 1.050 1.969 0.600 0.235 1.406
CGN - 3 / 4 G DROF Conector Glándula Nylon Gris 3/4 plg 3/4 0.545 - 0.710 1.050 1.969 0.600 0.235 1.406
CGN - 3 / 4 N DROF Conector Glándula Nylon Negro 3/4 plg 3/4 0.545 - 0.711 1.050 1.969 0.600 0.235 1.406
CGN - 1 N DROF Conector Glándula Nylon Negro 1 plg 1 0.708 - 0.986 1.303 2.283 0.600 0.276 1.654
CGN - 1 1 / 4 N DROF Conector Glándula Nylon Negro 1 1/4 plg 1 1/4 0.875 - 1.260 1.680 2.690 0.780 0.300 2.050

↔
