Características
Elemento de anclaje mecánico usado para sujetar cables, tubos, mangueras y para proteger contra polvo y agua.
Cuerpo, tapa y tuerca: Polyamida
Sello: EPDM Antiderrapante
Protección: 70 PSI
Sellado: IP 68 (Comparable a NEMA 6)
Rango de temperatura: -20ºC a +80ºC

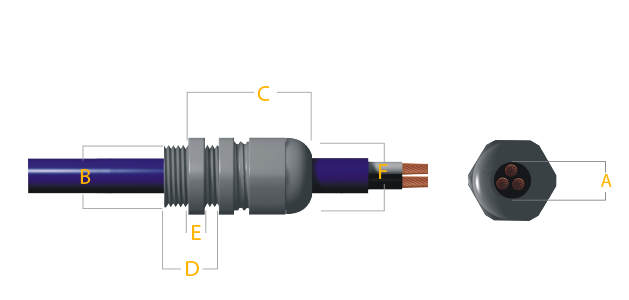

Dimensiones
| Código | Descripción | (D) Tipo de Cuerda NPT | (A) Rango Diametral de Apriete (plg) | (B) Diámetro de Montaje (plg) | (C) Largo Total (plg) | (D) Largo de Cuerda de Montaje (plg) | (E) Espesor de Tuerca de Montaje (plg) | (F) Diámetro Exterior de Tapa de Apriete (plg) |
|---|
| CGN - 1 / 4 B | DROF Conector Glándula Nylon Blanco 1/4 plg | 1/4 | 0.107 - 0.270 | 0.540 | 1.190 | 0.340 | 0.206 | 0.743 |
| CGN - 1 / 4 G | DROF Conector Glándula Nylon Gris 1/4 plg | 1/4 | 0.107 - 0.270 | 0.540 | 1.190 | 0.340 | 0.206 | 0.743 |
| CGN - 1 / 4 N | DROF Conector Glándula Nylon Negro 1/4 plg | 1/4 | 0.107 - 0.270 | 0.540 | 1.190 | 0.340 | 0.206 | 0.743 |
| CGN - 3 / 8 B | DROF Conector Glándula Nylon Blanco 3/8 plg | 3/8 | 0.157 - 0.314 | 0.675 | 1.375 | 0.340 | 0.206 | 0.900 |
| CGN - 3 / 8 G | DROF Conector Glándula Nylon Gris 3/8 plg | 3/8 | 0.157 - 0.315 | 0.675 | 1.375 | 0.340 | 0.206 | 0.900 |
| CGN - 3 / 8 N | DROF Conector Glándula Nylon Negro 3/8 plg | 3/8 | 0.157 - 0.316 | 0.675 | 1.375 | 0.340 | 0.206 | 0.900 |
| CGN - 1 / 2 B | DROF Conector Glándula Nylon Blanco 1/2 plg | 1/2 | 0.236 - 0.472 | 0.825 | 1.734 | 0.600 | 0.235 | 1.040 |
| CGN - 1 / 2 G | DROF Conector Glándula Nylon Gris 1/2 plg | 1/2 | 0.236 - 0.473 | 0.825 | 1.734 | 0.600 | 0.235 | 1.040 |
| CGN - 1 / 2 N | DROF Conector Glándula Nylon Negro 1/2 plg | 1/2 | 0.236 - 0.474 | 0.825 | 1.734 | 0.600 | 0.235 | 1.040 |
| CGN - 3 / 4 B | DROF Conector Glándula Nylon Blanco 3/4 plg | 3/4 | 0.545 - 0.709 | 1.050 | 1.969 | 0.600 | 0.235 | 1.406 |
| CGN - 3 / 4 G | DROF Conector Glándula Nylon Gris 3/4 plg | 3/4 | 0.545 - 0.710 | 1.050 | 1.969 | 0.600 | 0.235 | 1.406 |
| CGN - 3 / 4 N | DROF Conector Glándula Nylon Negro 3/4 plg | 3/4 | 0.545 - 0.711 | 1.050 | 1.969 | 0.600 | 0.235 | 1.406 |
| CGN - 1 N | DROF Conector Glándula Nylon Negro 1 plg | 1 | 0.708 - 0.986 | 1.303 | 2.283 | 0.600 | 0.276 | 1.654 |
| CGN - 1 1 / 4 N | DROF Conector Glándula Nylon Negro 1 1/4 plg | 1 1/4 | 0.875 - 1.260 | 1.680 | 2.690 | 0.780 | 0.300 | 2.050 |
