Características
El grommet sujeta firmemente a un aparato eléctrico o algún tablero: los cables, mangueras, ductos, que entran o salen de estos. Algunos de los usos más comunes son: parrillas eléctricas, ventiladores eléctricos, pequeños motores, reguladores de voltaje, no-break, etc.
Material: Poliamida 6/6 (Nylon).
Rango de inflamabilidad: 94, V-2.
Temperatura de trabajo máximo: 105°C.
Temperatura de trabajo mínimo: -60°C.
Absorción de agua (24hrs.): 1.2%.

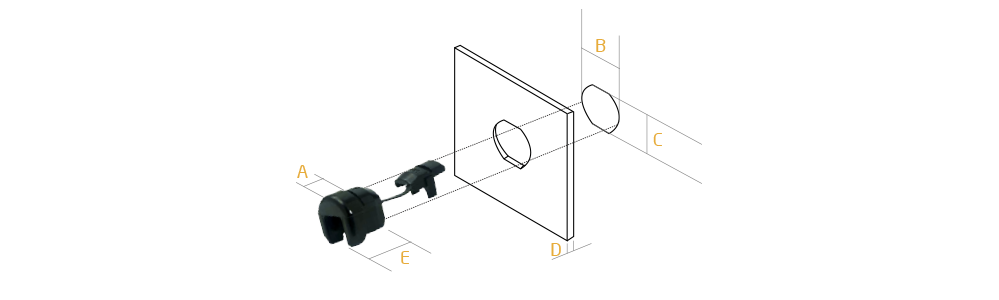

Dimensiones
| Código | Designación del tipo UL | Conductores AWG | (A) Diámetro del cable Pulg. | (A) Diámetro del cable mm. | (B) Diámetro del orificio de montaje Pulg. | (B) Diámetro del orificio de montaje mm. | (C) Ancho para prevenir la rotación Pulg. | (C) Ancho para prevenir la rotación mm. | (D) Espesor máximo de la superficie de montaje Pulg. | (D) Espesor máximo de la superficie de montaje mm. | (E) Largo total del Grommet Pulg. | (E) Largo total del Grommet mm. | Diámetro Pulg. | Diámetro mm. |
|---|
| DSR5N-4 | SV | 9 | 0.200 | 5.071 | 0.500 | 12.700 | 0.450 | 11.400 | 0.602 | 1.600 | 0.438 | 11.100 | 0.250 | 6.400 |
| DSR5N-4 | SVT | 6 | 0.200 | 5.071 | 0.500-0.515 | 12.7-13.1 | 0.450 | 11.400 | 0.602 | 1.600 | 0.438 | 11.100 | 0.255 | 6.500 |
| DSR5N-4 | HPD | 9 | 0.200 | 5.071 | 0.500 | 12.700 | 0.450 | 11.400 | 0.602 | 1.600 | 0.438 | 11.100 | 0.270 | 6.900 |
| DSR5N-4 | HPD | 8 | 0.200 | 5.071 | 0.500-0.515 | 12.7-13.1 | 0.450 | 11.400 | 0.602 | 1.600 | 0.438 | 11.100 | 0.290 | 7.400 |
| DSR6N3-4 | SJ-SJT-SJO | 8 | 0.250 | 6.331 | 0.625 | 15.900 | 0.550 | 14.000 | 0.062 | 1.600 | 0.578 | 14.700 | 0.325 | 8.300 |
| DSR6N3-4 | SJ-SJT-SJO | 6 | 0.250 | 6.331 | 0.625 | 15.900 | 0.550 | 14.000 | 0.062 | 1.600 | 0.578 | 14.700 | 0.330 | 8.400 |
| DSR6N3-4 | SJ-SJT-SJO | 7 | 0.250 | 6.331 | 0.625 | 15.900 | 0.550 | 14.000 | 0.062 | 1.600 | 0.578 | 14.700 | 0.350 | 8.900 |
| DSR6N3-4 | SJ-SJT-SJO | 5 1/3 | 0.250 | 6.331 | 0.625 | 15.900 | 0.550 | 14.000 | 0.062 | 1.600 | 0.578 | 14.700 | 0.355 | 9.000 |
| DSR6N3-4 | SJ-SJT-SJO | 4 1/2 | 0.250 | 6.331 | 0.625 | 15.900 | 0.550 | 14.000 | 0.062 | 1.600 | 0.578 | 14.700 | 0.360 | 9.100 |
