Características
Terminales mecánicas para uso electrico, son elementos de transmision de energia electrica que funcionan con un tornillo que al ser apretado con una herramienta sujeta y comprime el cable obteniendo así una union electrica confiable y dispuesta a ser reusable.
Están fabricadas de 100% Aluminio con recubrimiento de Estaño, lo que permite un adecuado flujo de energía y una excelente resistencia a la corrosión.
Los usos más comunes se dan en equipos eléctricos y se recomienda para elementos de transmisión como son:
1. Motores
2. Transformadores
3. Interruptores
4. Arrancadores
5. Tableros de distribución
6. Control eléctrico
7. Puestas a tierra
8. Y en cualquier equipo eléctrico que acepte o entregue energía eléctrica.

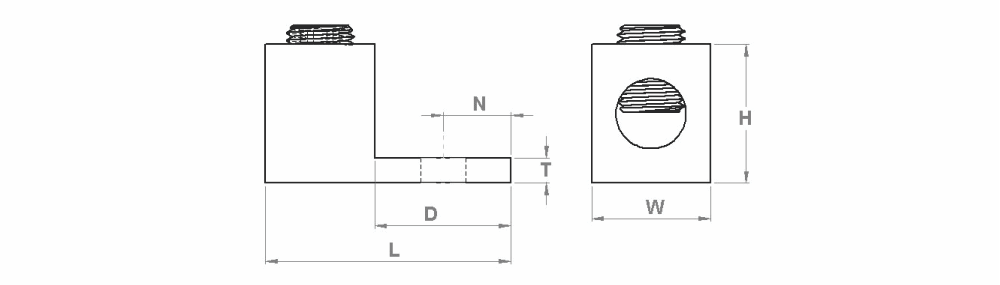

Dimensiones
| Catálogo DROF | Catálogo Burndy | AWG/kcmil Máximo | AWG/kcmil Mínimo | Barreno de montaje (pulg) | D (pulg) | L (pulg) | N (pulg) | W (pulg) | T (pulg) | H (pulg) |
|---|
| DTMA11-6_14 | KA6U | 6 | 14 | 1/4 | 0.68 | 1.06 | 0.25 | 0.5 | 0.09 | 0.5 |
| DTMA11-2_14 | KA2U | 2 | 14 | 1/4 | 0.69 | 1.16 | 0.31 | 0.5 | 0.1 | 0.55 |
| DTMA11-1/0_14 | KA25U | 1/0 | 14 | 1/4 | 0.85 | 1.47 | 0.44 | 0.63 | 0.19 | 0.79 |
| DTMA11-2/0_6 | KA26U | 2/0 | 6 | 1/4 | 0.85 | 1.47 | 0.47 | 0.63 | 0.19 | 0.79 |
| DTMA11-250_6 | KA29U | 250 | 6 | 5/16 | 0.99 | 2.01 | 0.5 | 1 | 0.25 | 1.13 |
| DTMA11-300_6 | KA30U | 300 | 6 | 5/16 | 1 | 2 | 0.5 | 1 | 0.25 | 1.13 |
| DTMA11-350_6 | KA31U | 350 | 6 | 3/8 | 1.12 | 2.25 | 0.88 | 1.13 | 0.25 | 1.25 |
| DTMA11-500_4 | KA34U | 500 | 4 | 3/8 | 1.59 | 2.81 | 0.88 | 1.51 | 0.31 | 1.56 |
| DTMA11-600_2 | KA36U | 600 | 2 | 3/8 | 1.81 | 3.18 | 0.78 | 1.5 | 0.44 | 1.57 |
| DTMA11-800_300 | KA40U | 800 | 300 | 1/2 | 1.69 | 3.38 | 0.88 | 1.75 | 0.5 | 1.94 |
| DTMA11-1000_500 | KA44U | 1000 | 500 | 1/2 | 1.88 | 3.5 | 0.88 | 1.75 | 0.5 | 1.94 |
