Características
Terminales mecánicas para uso electrico, son elementos de transmision de energia electrica que funcionan con un tornillo que al ser apretado con una herramienta sujeta y comprime el cable obteniendo así una union electrica confiable y dispuesta a ser reusable.
Están fabricadas de Cobre electrolítico de alta pureza con recubrimiento de Estaño, lo que permite un adecuado flujo de energía y una excelente resistencia a la corrosión.
Los usos más comunes se dan en equipos eléctricos y se recomienda para elementos de transmisión como son:
1. Motores
2. Transformadores
3. Interruptores
4. Arrancadores
5. Tableros de distribución
6. Control eléctrico
7. Puestas a tierra
8. Y en cualquier equipo eléctrico que acepte o entregue energía eléctrica.

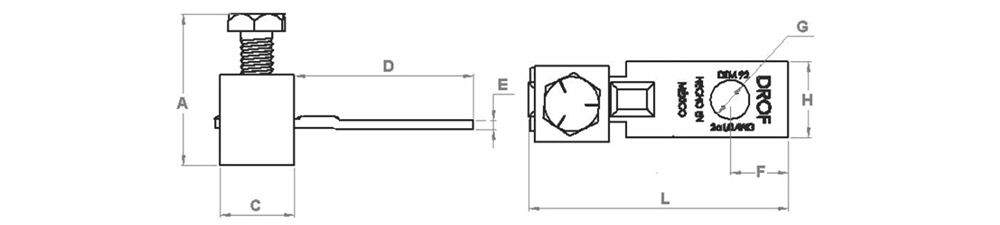

Dimensiones
| N° DE CATÁLOGO | CONDUCTOR DE COBRE AWG O MCM | AMPERES NOMINALES | A (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) |
|---|
| DTMR-90 | 14 a 8 | 35 | 18 | 10 | 14 | 1.4 | 6 | 5 |
| DTMR-91 | 8 a 2 | 90 | 24 | 12.7 | 20 | 1.7 | 9 | 6.5 |
| DTMR-92 | 2 a 1/0 | 125 | 33 | 19.1 | 30 | 2.1 | 13 | 8 |
| DTMR-93 | 1/0 a 4/0 | 225 | 44 | 25.4 | 35 | 2.9 | 14 | 9.7 |
| DTMR-94 | 4/0 a 250 | 250 | 54 | 32 | 43 | 3.9 | 17 | 10 |
| DTMR-95 | 250 a 500 | 400 | 70 | 38 | 50 | 4.5 | 20 | 13 |
| DTMR-96 | 600 a 1000 | 650 | 81 | 50 | 67 | 6.0 | 26 | 13 |
