TERMINALES ELECTRICAS DE ALUMINIO 1 BARRENO

Las terminales de Aluminio a compresión, están fabricadas de Aluminio de alta pureza con recubrimiento de Estaño, lo cual permite, un adecuado flujo de energía y una excelente resistencia a la corrosión. Se usan con cables de Cobre o Aluminio, y este tipo de empalmes están libres de mantenimiento. Se surten con compuesto inhibidor de corrosión.

Los usos más comunes se dan en equipos eléctricos y se recomienda para elementos de transmisión como son:
1. Motores
2. Transformadores
3. Interruptores
4. Arrancadores
5. Tableros de distribución
6. Control eléctrico
7. Puestas a tierra
8. Y en cualquier equipo eléctrico que acepte o entregue energía eléctrica.

BIMETÁLICAS PARA USO CON CABLES DE ALUMINIO Y/O COBRE AWG

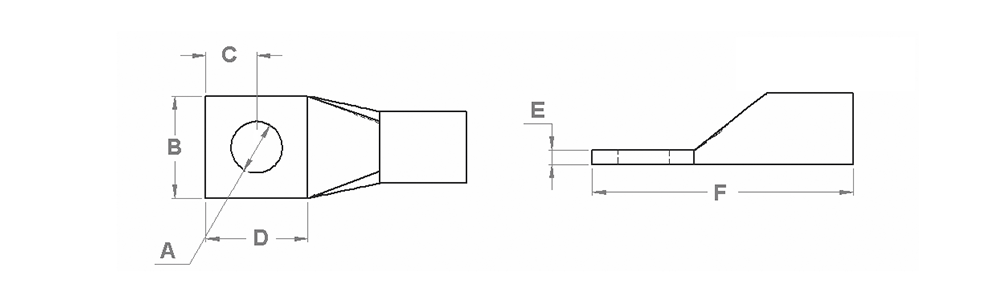

Catálogo DROF Catálogo Burndy Conductor AWG/kcmil Código de color (A) Barreno de montaje Dimensiones (pulg.)
B C D E F
DTCA4-14 YA4CA1 4 Verde 1/4 0.47 0.33 0.75 0.18 2.13
DTCA4-516 YA4CA3 4 Verde 5/16 0.8 0.41 0.87 0.12 2.25
DTCA4-38 YA4CA6 4 Verde 3/8 0.8 0.44 0.94 0.12 2.32
DTCA250-38 YA29A1 250 Rojo 3/8 1.26 0.63 1.36 0.33 3.53
HERRAMIENTA DE CRIMPADO RECOMENDADA
Catalogo DROF Catalogo Burndy Mecánica Hidráulica
Hexagonal Hexagonal Hexagonal Hexagonal Hexagonal Indentación Indentación
DTCA4-14 YA4CA1
DTCA4-516 YA4CA3
DTCA4-38 YA4CA6
DTCA2-14 YA2CA5
DTCA2-516 YA2CA1
DTCA2-38 YA2CA3
DTCA1/0-14 -----
DTCA1/0-516 YA25A1
DTCA1/0-38 YA25A3
DTCA1/0-12 YA25A9
DTCA2/0-14 -----
DTCA2/0-516 -----
DTCA2/0-38 YA26A6
DTCA2/0-12 YA26A1
DTCA3/0-14 -----
DTCA3/0-516 -----
DTCA3/0-38 YA27A1
DTCA3/0-12 YA27A3
DTCA4/0-14 -----
DTCA4/0-516 -----
DTCA4/0-38 YA28A1
DTCA4/0-12 YA28A3
DTCA250-38 YA29A1
