EMPALMES ELECTRICOS DE ALUMINIO A COMPRESIÓN
Los empalmes de Aluminio a compresión, están fabricadas de Aluminio de alta pureza con recubrimiento de Estaño, lo cual permite, un adecuado flujo de energía y una excelente resistencia a la corrosión. Se usan con cables de Cobre o Aluminio, y este tipo de empalmes están libres de mantenimiento. Se surten con compuesto inhibidor de corrosión.
1. Motores
2. Transformadores
3. Interruptores
4. Arrancadores
5. Tableros de distribución
6. Control eléctrico
7. Puestas a tierra
8. Y en cualquier equipo eléctrico que acepte o entregue energía eléctrica.
1. Motores
2. Transformadores
3. Interruptores
4. Arrancadores
5. Tableros de distribución
6. Control eléctrico
7. Puestas a tierra
8. Y en cualquier equipo eléctrico que acepte o entregue energía eléctrica.
BIMETÁLICAS PARA USO CON CABLES DE ALUMINIO Y/O COBRE AWG

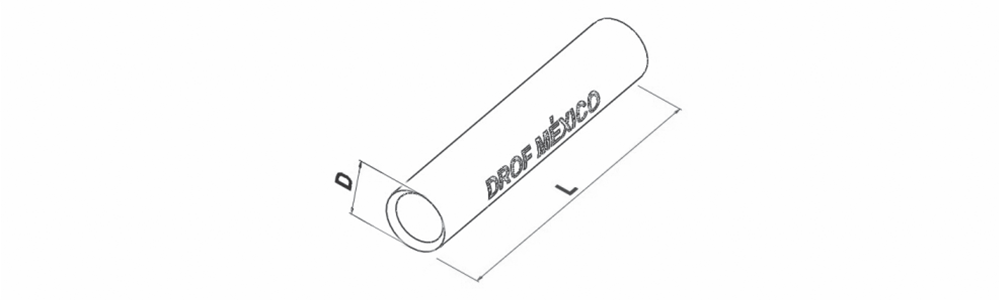

| Catalogo DROF | Catalogo Burndy | Conductor | Código de color | Longitud de cable desnudo | Dimensiones (pulg.) | ||
| AWG / kcmil | mm² | D | L | ||||
| DCCA8 | YS8CA1 | 8 | 8 | azul | 1/2" | 1.44 | |
| DCCA6 | YS6CA1 | 6 | 13 | gris | 7/8" | 1.7 | |
| DCCA4 | YS4CA1 | 4 | 21 | verde | 7/8" | 1.97 | |
| DCCA2 | YS2CA1 | 2 | 34 | rosa | 15/16" | 2.44 | |
| DCCA1/0 | YS25A1 | 1/0 | 53 | marrón | 15/16" | 0.632 | 2.37 |
| DCCA2/0 | YS26A1 | 2/0 | 67 | olivo | 1" | 0.69 | 2.61 |
| DCCA3/0 | YS27A1 | 3/0 | 85 | rubí | 1-1/16" | 0.759 | 2.88 |
| DCCA4/0 | YS28A1 | 4/0 | 107 | blanco | 1-1/16" | 0.84 | 3.06 |
| DCCA250 | YS29A1 | 250 | 127 | rojo | 1-1/8" | 0.907 | 3.18 |
| DCCA300 | YS30A1 | 300 | 152 | azul | 1-1/8" | 1.009 | 3.2 |
| DCCA350 | YS31A1 | 350 | 177 | café | 1-3/16" | 1.107 | 4.04 |
| DCCA400 | YS32A1 | 400 | 203 | verde | 1-1/4" | 1.32 | 4.86 |
| DCCA500 | YS34A1 | 500 | 253 | rosa | 1-7/16" | 5 | |
| DCCA600 | YS36A1 | 600 | 304 | negro | 1-7/16" | 5.14 | |
| DCCA750 | YS39A1 | 750 | 380 | amarillo | 1-11/16" | 5.26 | |
| DCCA1000 | YS44A1 | 1000 | 507 | café | 1-15/16" | 5.94 | |
HERRAMIENTA DE CRIMPADO RECOMENDADA
| Catalogo DROF | Catalogo Burndy | Mecánica | Hidráulica | |||||
| Hexagonal | Hexagonal | Hexagonal | Hexagonal | Hexagonal | Indentación | Indentación | ||
| DCCA8 | YS8CA1 | |||||||
| DCCA6 | YS6CA1 | |||||||
| DCCA4 | YS4CA1 | |||||||
| DCCA2 | YS2CA1 | |||||||
| DCCA1/0 | YS25A1 | |||||||
| DCCA2/0 | YS26A1 | |||||||
| DCCA3/0 | YS27A1 | |||||||
| DCCA4/0 | YS28A1 | |||||||
| DCCA250 | YS29A1 | |||||||
| DCCA300 | YS30A1 | |||||||
| DCCA350 | YS31A1 | |||||||
| DCCA400 | YS32A1 | |||||||
| DCCA500 | YS34A1 | |||||||
| DCCA600 | YS36A1 | |||||||
| DCCA750 | YS39A1 | |||||||
| DCCA1000 | YS44A1 | |||||||
BIMETÁLICAS PARA USO CON CABLES DE ALUMINIO Y/O COBRE AWG
| Catalogo DROF | Catalogo Burndy | Conductor | Código de color | Longitud de cable desnudo | Dimensiones (pulg.) | ||
| AWG / kcmil | mm² | D | L | ||||
| DECAS6-6 | YS6CA1 | 6 | 13 | gris | 7/8" | 1.75 | |
| DECAS4-6 | YS4CA1 | 4 | 21 | verde | 7/8" | 1.75 | |
| DECAS2-6 | YS2CA1 | 2 | 34 | rosa | 15/16" | 2 | |
| DECAS1/0-6 | YS25A1 | 1/0 | 53 | marrón | 15/16" | 0.632 | 2.08 |
| DECAS2/0-6 | YS26A1 | 2/0 | 67 | olivo | 1" | 0.69 | 2.17 |
| DECAS3/0-6 | YS27A1 | 3/0 | 85 | rubí | 1-1/16" | 0.759 | 2.3 |
| DECAS4/0-6 | YS28A1 | 4/0 | 107 | blanco | 1-1/16" | 0.84 | 2.32 |
| DECAS266-26 | 266,8 | 135.2 | 3.18 | ||||
| DECAS336-26 | 336,4 | 170.5 | 1.175 | 4.04 | |||
| DECAS336-30 | 336,4 | 170.5 | 1.175 | 4.04 | |||
| DECAS397-26 | 397,5 | 201.4 | 4.86 | ||||
| DECAS397-30 | 397,5 | 201.4 | 4.86 | ||||
| DECAS477-26 | 477,0 | 241.7 | 1.175 | 5 | |||
| DECAS477-24 | 477,0 | 241.7 | 1.175 | 5 | |||
| DECAS477-30 | 477,0 | 241.7 | 1.175 | 5 | |||
| DECAS556-26 | 556,5 | 282 | 5.14 | ||||
| DECAS556-30 | 556,5 | 282 | 5.14 | ||||
| DECAS636-26 | 636,0 | 322.3 | 5.14 | ||||
| DECAS715-26 | 715,5 | 362.5 | 5.26 | ||||
| DECAS795-54 | 795,0 | 402.8 | 5.26 | ||||
| DECAS795-26 | 795,0 | 402.8 | 5.94 | ||||
| DECAS900-54 | 900,0 | 456.2 | 5.94 | ||||
| DECAS1113-45 | 1113,0 | 564 | 5.94 | ||||
HERRAMIENTA DE CRIMPADO RECOMENDADA
| Catalogo DROF | Catalogo Burndy | Mecánica | Hidráulica | |||||
| Hexagonal | Hexagonal | Hexagonal | Hexagonal | Hexagonal | Indentación | Indentación | ||
| DECAS6-6 | YS6CA1 | |||||||
| DECAS4-6 | YS4CA1 | |||||||
| DECAS2-6 | YS2CA1 | |||||||
| DECAS1/0-6 | YS25A1 | |||||||
| DECAS2/0-6 | YS26A1 | |||||||
| DECAS3/0-6 | YS27A1 | |||||||
| DECAS4/0-6 | YS28A1 | |||||||
| DECAS266-26 | ||||||||
| DECAS336-26 | ||||||||
| DECAS336-30 | ||||||||
| DECAS397-26 | ||||||||
| DECAS397-30 | ||||||||
| DECAS477-26 | ||||||||
| DECAS477-24 | ||||||||
| DECAS477-30 | ||||||||
| DECAS556-26 | ||||||||
| DECAS556-30 | ||||||||
| DECAS636-26 | ||||||||
| DECAS715-26 | ||||||||
| DECAS795-54 | ||||||||
| DECAS795-26 | ||||||||
| DECAS900-54 | ||||||||
| DECAS1113-45 | ||||||||
