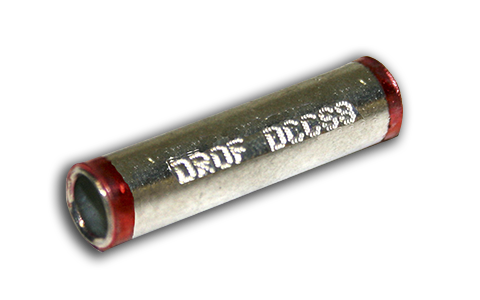

EMPALMES ELÉCTRICOS DE COBRE A COMPRESIÓN CAÑÓN LARGO
Los empalmes eléctricos de compresión están fabricados de 100% Cobre electrolítico con recubrimiento de Estaño, lo cual permite un excelente flujo de energía y una excelente resistencia a la corrosión. Comprimen cables (Cobre y/o Aluminio).
Se usan en tableros de distribución y control eléctrico, en motores, transformadores, puestas a tierra, interruptores, arrancadores y en cualquier equipo eléctrico que acepte o entregue energía eléctrica.
Se usan en tableros de distribución y control eléctrico, en motores, transformadores, puestas a tierra, interruptores, arrancadores y en cualquier equipo eléctrico que acepte o entregue energía eléctrica.

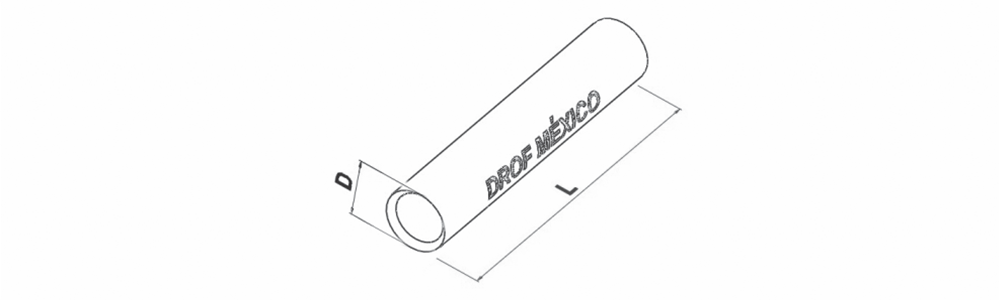

| Catálogo DROF | Catálogo Burndy | Conductor | Código de color | Longitud cable desnudo | Dimensiones (pulg.) | ||
|---|---|---|---|---|---|---|---|
| AWG/kcmil | mm² | D | L | ||||
| DCCL8 | YS8C | 8 | 8 | rojo | 7/8" | 0.27 | 1.75 |
| DCCL6 | YS6C | 6 | 13 | azul | 1-3/16" | 0.3 | 2.38 |
| DCCL4 | YS4C | 4 | 21 | gris | 1-3/16" | 0.35 | 2.55 |
| DCCL2 | YS2C | 2 | 34 | café | 1-5/16" | 0.41 | 2.82 |
| DCCL1/0 | YS25 | 1/0 | 53 | rosa | 1-7/16" | 0.53 | 3.06 |
| DCCL2/0 | YS26 | 2/0 | 67 | negro | 1-9/16" | 0.57 | 3.3 |
| DCCL3/0 | YS27 | 3/0 | 85 | naranja | 1-9/16" | 0.62 | 3.3 |
| DCCL4/0 | YS28 | 4/0 | 107 | morado | 1-11/16" | 0.68 | 3.57 |
| DCCL250 | YS29 | 250 | 127 | amarillo | 1-11/16" | 0.75 | 3.58 |
| DCCL300 | YS30 | 300 | 152 | blanco | 2-1/16" | 0.81 | 4.34 |
| DCCL350 | YS31 | 350 | 177 | rojo | 2-1/16" | 0.86 | 4.35 |
| DCCL400 | YS32 | 400 | 203 | azul | 2-3/16" | 0.91 | 4.62 |
| DCCL500 | YS34 | 500 | 253 | café | 2-5/16" | 1 | 4.91 |
| DCCL600 | YS36 | 600 | 304 | verde | 2-3/4" | 1.25 | 5.85 |
| DCCL750 | YS39 | 750 | 380 | negro | 2-15/16" | 1.35 | 6.38 |
| DCCL1000 | YS44 | 1000 | 507 | blanco | 3-1/16" | 1.56 | 6.95 |
HERRAMIENTA DE CRIMPADO RECOMENDADA
| Catálogo DROF | Catálogo Burndy | Mecánica | Hidráulica | |||||
|---|---|---|---|---|---|---|---|---|
| Hexagonal | Hexagonal | Hexagonal | Hexagonal | Hexagonal | Indentación | Indentación | ||
| DCCL8 | YS8C | DCM-6/50 | DCM-1/16 | DCH8-4/70 | ||||
| DCCL6 | YS6C | DCM - 6/120 | DCM6-16/300 | DCH12-10/120 | DCH16-10/300 | |||
| DCCL4 | YS4C | DCH16 - 16/300 | DCHR16-16/150 | DCHR16-16/200 | ||||
| DCCL2 | YS2C | |||||||
| DCCL1/0 | YS25 | |||||||
| DCCL2/0 | YS26 | DCH20 - 16/400 | ||||||
| DCCL3/0 | YS27 | DCH30 - 150/630 | ||||||
| DCCL4/0 | YS28 | DCM3 - 10 /150 | ||||||
| DCCL250 | YS29 | DCH16 - 10/240 | ||||||
| DCCL300 | YS30 | |||||||
| DCCL350 | YS31 | |||||||
| DCCL400 | YS32 | |||||||
| DCCL500 | YS34 | |||||||
| DCCL600 | YS36 | |||||||
| DCCL750 | YS39 | |||||||
| DCCL1000 | YS44 | DCH55 - 400/1000 | ||||||
