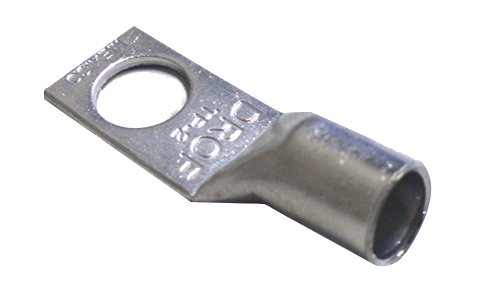

TERMINALES ELECTRICAS DE COBRE USO GENERAL

Terminales eléctricas a compresión de Cobre fabricadas de Cobre Electrolítico de alta pureza con recubrimiento de Estaño, que permite un excelente flujo de energía Y es resistente a la corrosión.

Esta categoría de uso general tiene un cañón corto y barreno de montaje grande y se usan en cables máximo calibre 2 AWG.

Están diseñadas para que una sola medida pueda ser usada con diferentes calibres de cables tal como se indica en la siguiente tabla de especificaciones.

Número de catalogo Calibre del cable

Max		 Calibre del cable

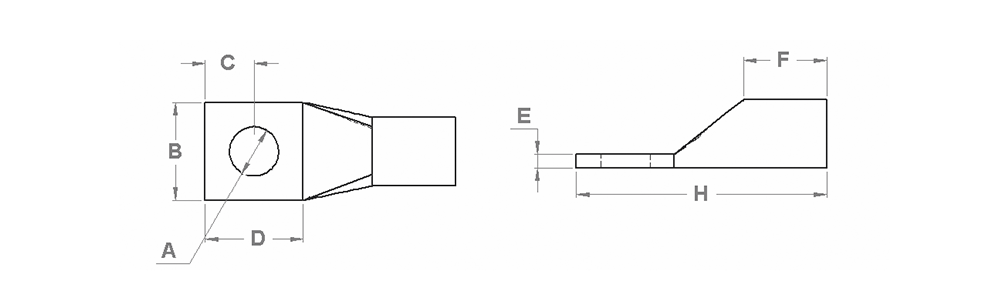

Min		 Dimensiones
(A)
Barreno de montaje		 (B)
Ancho del Área de Montaje		 (C)
Distancia al centro del barreno de montaje		 (D)
Largo del Área de Montaje		 (E)
Espesor		 (F)
Largo del Barril		 (G)
Diámetro exterior		 (H)
Largo Total
pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm
DTP 8 8 AWG 20 AWG 0.193 4.9 0.368 9.347 0.199 5.055 0.511 12.98 0.06 1.51 0.36 9.144 0.266 6.75 1.078 27.4
DTP6 6 AWG 14 AWG 0.193 4.9 0.458 11.63 0.244 6.198 0.58 14.73 0.068 1.73 0.3 7.62 0.325 8.25 1.145 29.1
DTP 4 4 AWG 12 AWG 0.332 8.43 0.532 13.51 0.316 8.026 0.7 17.78 0.096 2.45 0.35 8.89 0.382 9.7 1.34 34.03
DTP 2 2 AWG 10 AWG 0.407 10.35 0.564 14.33 0.365 9.271 0.9 22.86 0.1 2.54 0.435 11.05 0.423 10.74 1.7 43.18
HERRAMIENTA DE CRIMPADO RECOMENDADA
Catalogo DROF Mecánica Hidráulica
Hexagonal Hexagonal Hexagonal Hexagonal Hexagonal Indentación Indentación
DTP 8 DCM-6/50 DCM - 6/120 DCH8-4/70   DCH12-10/120
DTP6
DTP 4 DCH16 - 16/300 DCHR16-16/150 DCHR16-16/200
DTP 2

↔
