TERMINAL MECÁNICA: CONECTOR RECTO DROF

Los conectores rectos para uso eléctrico, son elementos de transmisiÓn de energía eléctrica que funcionan con un tornillo que al ser apretado con una herramienta sujeta, uniendo y comprimiendo los cables obteniendo así una union eléctrica confiable y dispuesta a ser reusable.

Están fabricadas de Cobre electrolítico de alta pureza con recubrimiento de Estaño, lo que permite un adecuado flujo de energía y una excelente resistencia a la corrosión. Los usos más comunes se dan en equipos eléctricos y se recomienda para elementos de transmisión como son:
Motores
Transformadores
Interruptores
Arrancadores
Tableros de distribución
Control eléctrico
Puestas a tierra
Y en cualquier equipo eléctrico que acepte o entregue energía eléctrica

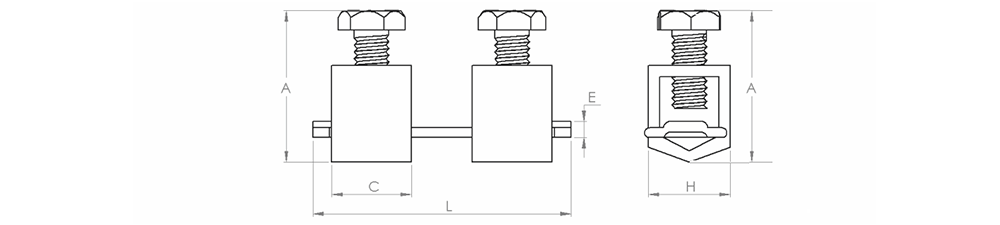

N° DE CATÁLOGO CONDUCTOR DE COBRE AWG O MCM AMPERES NOMINALES DIMENSIONES EN mm
A C E H L
DCR-170 14 a 8 35 18 10 1,4 10 30
DCR-171 8 a 2 90 24 12,7 1,7 12,7 40
DCR-172 2 a 1/0 125 33 19,1 2,1 19,1 59,5
DCR-173 1/0 a 4/0 225 44 25,4 2,9 25,4 73,5
DCR-174 4/0 a 250 250 54 32,0 3,9 32 88
DCR-175 250 a 500 400 70 38 4,5 38 102
DCR-176 600 a 1000 650 81 50 6,0 50 139
