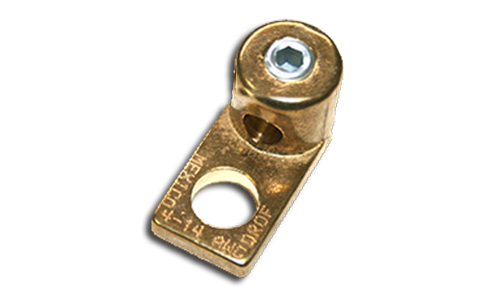

TERMINAL MECÁNICA
FORJADA DE BRONCE

Terminales mecánicas para uso eléctrico, son elementos de transmisión de energía eléctrica que funcionan con un tornillo que al ser apretado con una herramienta sujeta y comprime el cable obteniendo así una union eléctrica confiable y dispuesta a ser reusable.

Están forjadas en Bronce, lo que permite soportar altos aprietes, un adecuado flujo de energía y una excelente resistencia a la corrosión.

Los usos más comunes se dan en equipos eléctricos y se recomienda para elementos de transmisión como son:
Motores
Transformadores
Interruptores
Arrancadores
Tableros de distribución
Control eléctrico
Puestas a tierra
Y en cualquier equipo eléctrico

Clave Drof Clave Burndy Clave Delta Rango del Conductor Unidades  ( pulg.)

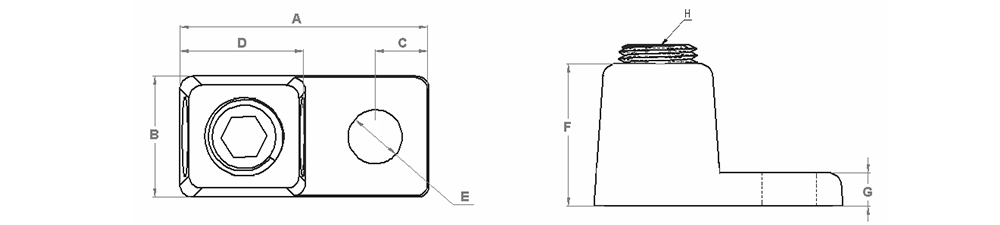

Rango Diametral de Apriete A B C D E F G H
DTFE-8_16 KA8C   8 AWG - 16 AWG  0.640-0.142 12-24 UNC 0.607 0.08 0.32 0.38 0.81 0.32 0.19
DTFE-4_14 KA4C LZ4T 4 AWG  - 14 AWG  0.640-0.232 1/4" 28 NF 0.77 0.1 0.47 0.54 1.1 0.47 0.25

Clave Drof Clave Burndy Clave Delta Rango del Conductor Unidades (pulg.)

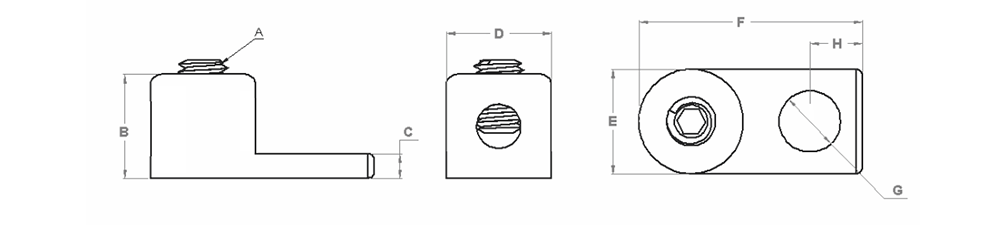

Rango Diametral de Apriete A B C D E F G H
DTFE-1/0_4 KA25  LZ10 1/0 AWG  - 4 AWG  0.232 - 0.373 1.69 0.75 0.38 0.69 1/2" 0.94 0.13 20 UNF-2A
DTFE-4/0_1 KA28   4/0 AWG  - 1 AWG  0.332 - 0.528 1.94 0.94 0.44 0.81 5/8" 1.25 0.19 18 UNF-2A
DTFE-250_1/0 KA29 LZ250 250 Kcmil  - 1/0 AWG 0.332 - 0.782 1.94 0.94 0.44 0.81 5/8" 1.25 0.19 18 UNF-2A
DTFE-500_4/0 KA34 LZ500 500 Kcmil   - 4/0 AWG 0.528 - 0.814 2.55 1.38 0.56 1.12 13/16" 2.09 0.28 16 UNF-2A

↔
