Características

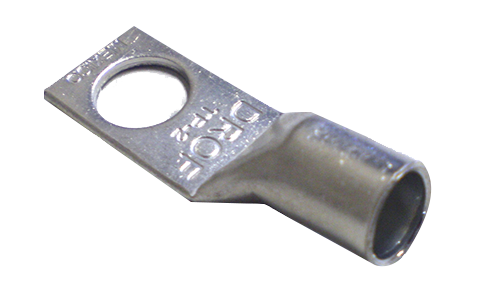

Esta categoría de uso general tiene un cañón corto y barreno de montaje grande y se usan en cables máximo calibre 2 AWG.
Están diseñadas para que una sola medida pueda ser usada con diferentes calibres de cables tal como se indica en la siguiente tabla de especificaciones.
*Medidas en pulgadas

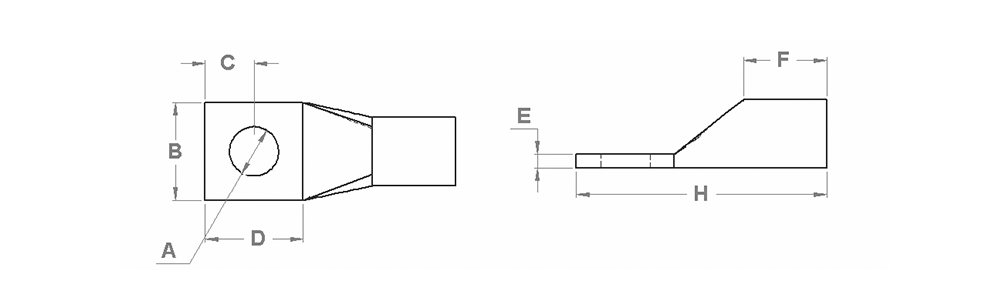

Dimensiones
| Número de catálogo | Calibre del cable Max | Calibre del cable Min | (A) Barreno de montaje pulg. | (A) Barreno de montaje mm | (B) Ancho del Área de Montaje pulg. | (B) Ancho del Área de Montaje mm | (C) Distancia al centro del barreno de montaje pulg. | (C) Distancia al centro del barreno de montaje mm | (D) Largo del Área de Montaje pulg. | (D) Largo del Área de Montaje mm | (E) Espesor pulg. | (E) Espesor mm | (F) Largo del Barril pulg. | (F) Largo del Barril mm | (G) Diámetro exterior pulg. | (G) Diámetro exterior mm | (H) Largo Total pulg. | (H) Largo Total mm |
|---|
| DTP 8 | 8 AWG | 20 AWG | 0.193 | 4.9 | 0.368 | 9.347 | 0.199 | 5.055 | 0.511 | 12.98 | 0.06 | 1.51 | 0.36 | 9.144 | 0.266 | 6.75 | 1.078 | 27.4 |
| DTP6 | 6 AWG | 14 AWG | 0.193 | 4.9 | 0.458 | 11.63 | 0.244 | 6.198 | 0.58 | 14.73 | 0.068 | 1.73 | 0.3 | 7.62 | 0.325 | 8.25 | 1.145 | 29.1 |
| DTP 4 | 4 AWG | 12 AWG | 0.332 | 8.43 | 0.532 | 13.51 | 0.316 | 8.026 | 0.7 | 17.78 | 0.096 | 2.45 | 0.35 | 8.89 | 0.382 | 9.7 | 1.34 | 34.03 |
| DTP 2 | 2 AWG | 10 AWG | 0.407 | 10.35 | 0.564 | 14.33 | 0.365 | 9.271 | 0.9 | 22.86 | 0.1 | 2.54 | 0.435 | 11.05 | 0.423 | 10.74 | 1.7 | 43.18 |
Herramienta de crimpado recomendada
| Código | Catálogo DROF | Mecánica Hexagonal 1 | Mecánica Hexagonal 2 | Hidráulica Hexagonal 1 | Hidráulica Hexagonal 2 | Hidráulica Hexagonal 3 | Hidráulica Indentación 1 | Hidráulica Indentación 2 |
|---|
| DTP 8 | DTP 8 | DCM-6/50 | DCM - 6/120 | DCH8-4/70 | | DCH12-10/120 | | |
| DTP 6 | DTP6 | DCM-6/50 | DCM - 6/120 | DCH8-4/70 | | DCH12-10/120 | | |
| DTP 4 | DTP 4 | DCM-6/50 | DCM - 6/120 | DCH8-4/70 | DCH16 - 16/300 | DCH12-10/120 | DCHR16-16/150 | DCHR16-16/200 |
| DTP 2 | DTP 2 | DCM-6/50 | DCM - 6/120 | DCH8-4/70 | DCH16 - 16/300 | DCH12-10/120 | DCHR16-16/150 | DCHR16-16/200 |
