Características
Terminales mecánicas para uso electrico, son elementos de transmision de energia electrica que funcionan con un tornillo que al ser apretado con una herramienta sujeta y comprime el cable obteniendo así una union electrica confiable y dispuesta a ser reusable.
Están forjadas en cobre, lo que permite soportar altos aprietes, un adecuado flujo de energía y una excelente resistencia a la corrosión.
Los usos más comunes se dan en equipos eléctricos y se recomienda para elementos de transmisión como son:
1. Motores
2. Transformadores
3. Interruptores
4. Arrancadores
5. Tableros de distribución
6. Control eléctrico
7. Puestas a tierra
8. Y en cualquier equipo eléctrico que acepte o entregue energía eléctrica.

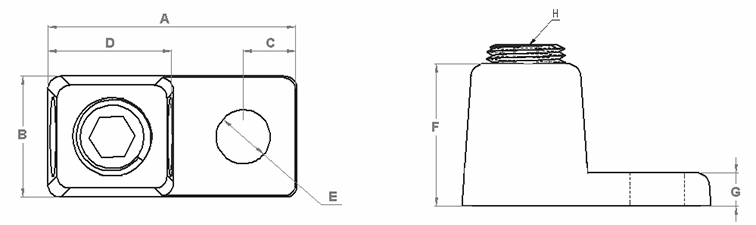

Dimensiones
| Clave Drof | Clave Burndy | Clave Delta | Rango del Conductor | Rango Diametral de Apriete | A (pulg) | B (pulg) | C (pulg) | D (pulg) | E (pulg) | F (pulg) | G (pulg) | H (pulg) |
|---|
| DTF-1/0_4 | KA25 | LZ10 | 1/0 AWG - 4 AWG | 0.232 - 0.373 | 1.69 | 0.75 | 0.38 | 0.69 | 1/2 | 0.94 | 0.13 | 20 UNF-2A |
| DTF-4/0_1 | KA28 | | 4/0 AWG - 1 AWG | 0.332 - 0.528 | 1.94 | 0.94 | 0.44 | 0.81 | 5/8 | 1.25 | 0.19 | 18 UNF-2A |
| DTF-250_1/0 | KA29 | LZ250 | 250 Kcmil - 1/0 AWG | 0.332 - 0.782 | 1.94 | 0.94 | 0.44 | 0.81 | 5/8 | 1.25 | 0.19 | 18 UNF-2A |
| DTF-500_4/0 | KA34 | LZ500 | 500 Kcmil - 4/0 AWG | 0.528 - 0.814 | 2.55 | 1.38 | 0.56 | 1.12 | 13/16 | 2.09 | 0.28 | 16 UNF-2A |
